▋水泥搅拌植桩介绍

水泥土搅拌植桩采用带搅拌叶片的单轴钻机将固化水泥浆液与土体均匀搅拌形成水泥土桩，然后采用压桩机将预制混凝土桩压入水泥土桩内形成的半挤土复合桩。

水泥土搅拌植桩由水泥土桩和预制混凝土桩组成而成，先施工水泥土搅拌桩（外桩），再植入预制混凝土桩（芯桩）。水泥土桩采用带搅拌叶片的钻机将固化浆液与土体均匀搅拌而形成的大直径桩体，预制混凝土桩主要采用预应力混凝土管桩、预制钢筋混凝土方桩、空心方桩等。

水泥土搅拌植桩宜采用外桩与芯桩等长的结构型式（图1），并应符合下列规定：

1.桩长不宜大于45m；

2.外桩桩径D宜为600mm~1300mm；芯桩桩径d宜为300~800mm；

3.桩长小于30m时，外桩与芯桩的直径（边长）之差宜为200~300mm；桩长大于30m，外桩与芯桩的直径（边长）之差宜为300~400mm；

图1：水泥土搅拌植桩构造示意图

▋水泥土搅拌植桩用作承压桩时，桩体应穿透软弱土层，选择压缩性较低的硬粘土、粉性土、砂性土作为持力层，不应将桩端悬在淤泥质土层中，还应满足以下规定：

1.桩端以下持力层厚度不应小于4.0倍预制桩直径d，且不应小于2.0倍水泥土桩直径；

2.桩端进入持力层深度，对于黏性土、粉土，不宜小于2.0倍预制桩直径d；对于砂土不应小于1.5倍预制桩直径d，对于碎石土不应小于1.0倍预制桩直径d；

3.桩端进入液化土层或震陷软土层以下稳定土层的深度应计算确定，对于碎石土、砾砂、粗砂、中砂、密实粉土、坚硬黏性土，不宜小于2.0倍预制桩直径d，且不宜小于1m，对于其他碎石土，不宜小于4.0倍预制桩桩身直径d，且不宜小于1.5m。

水泥土搅拌植桩的长径比不宜大于100。 单根桩的接头数量不宜大于3个。

▋水泥土搅拌植桩的最小桩间距应符合下列规定：

1.桩的中心距不应小于3.0倍水泥土桩直径；

2.对排数不少于3排且桩数不少于9根的摩擦型桩基，中心距不应小于3.5倍 水泥土桩直径。

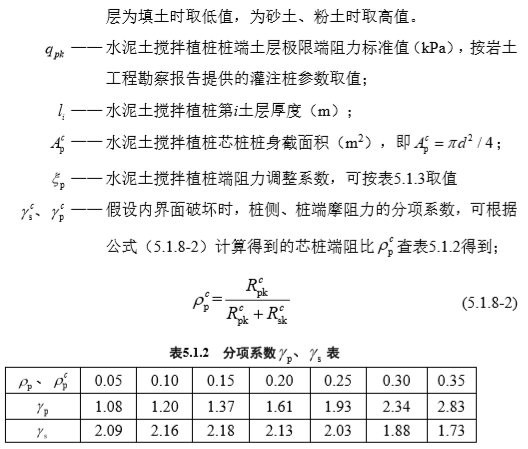

▋初步设计时，水泥土搅拌植桩单桩竖向抗压承载力可按公式（5.1.8-1）、（5.1.8-4）估算并取其中的小值：

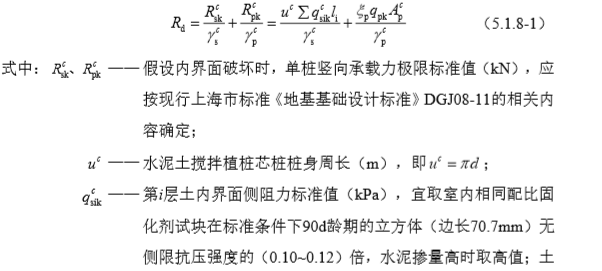

（1）水泥土搅拌植桩破坏面位于预制混凝土桩和水泥土桩之间的界面时，即内界面破坏，单桩竖向抗压承载力设计值可按下来公式估算：

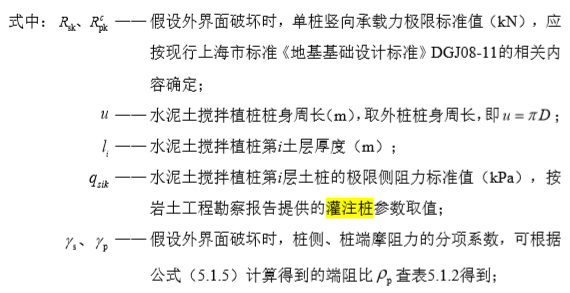

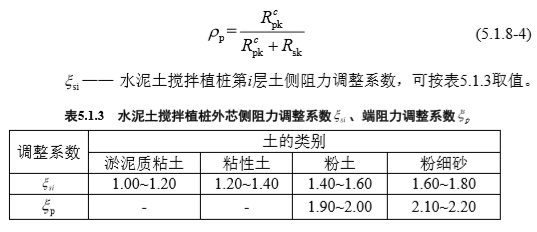

（2）水泥土搅拌植桩破坏面位于水泥土桩和桩周土界面时，即外界面破坏，单桩竖向抗压承载力设计值可按下式估算：

▋轴心受压时，桩身正截面受压承载力应满足本规范4.1.11要求。考虑水泥土搅拌植桩有一定压桩力，沉桩工艺系数宜取0.75-0.85。

水泥土搅拌植桩单桩竖向抗拔承载力设计应符合下列规定：

1.水泥土搅拌植桩单桩竖向抗拔承载力设计值应采用静载荷试验按下式确定；

'

2.初步设计时，可按公式（5.1.8）~（5.1.10）估算并取其中的小值：

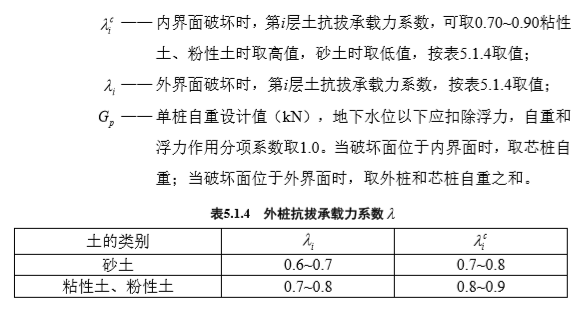

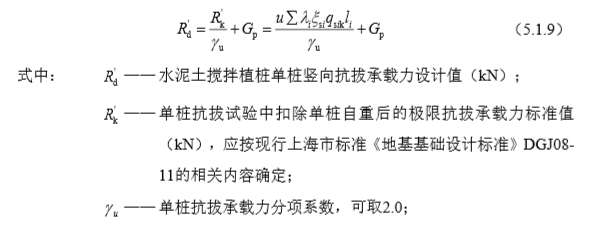

（1）水泥土搅拌植桩破坏面位于芯桩和外桩之间的界面时，即内界面破坏，单桩竖向抗拔承载力设计值按下式进行估算：

（2）水泥土搅拌植桩破坏面位于外桩和桩周土界面时，即外界面破坏，单桩 竖向抗拔承载力设计值按下式进行估算：

▋ 水泥土搅拌植桩用作复合地基时应符合下列规定：

1.水泥土搅拌植桩复合地基顶部应铺设褥垫层，必要时可在褥垫层内加设土工格栅。褥垫层的材料厚度可取200mm~300mm；其材料可选用中砂、粗砂、级配砂石等，最大粒径不宜大于20mm；

2.水泥土搅拌植桩的置换率应根据设计要求的复合地基承载力、地基土特性、施工工艺等确定，桩间距不宜小于3d；

3.水泥土搅拌植桩的长度应根据上部结构对承载力和变形的要求确定；为提高抗滑稳定性而设置的水泥土搅拌植桩，其桩底标高应低于最危险滑动面以下至少2m。

▋水泥土搅拌植桩复合地基承载力设计值确定应符合下列规定：

1.复合地基设计值根据单桩复合地基或多桩复合地基载荷试验确定，应按现行上海市标准《地基处理技术规范》DG/TJ 08-40的相关内容确定；

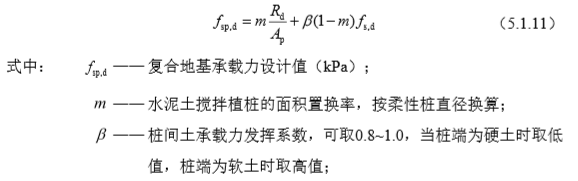

2.初步设计时，复合地基承载力设计值可按下式估算：
